食品放射能検査装置 ANNA / ANalysis counter with NAi-detector

  ANNA Ver.2(15mm鉛遮蔽)デモ機 特別価格78万円税別
 台数に限りがありますので、お早めにお申し込みください。

ANNA(Ver.2)の概要

ANNAを利用すれば、固体又は液体の食品の放射能汚染の有無を明らかにできます。

高感度測定の直径2.7インチのNaIシンチレーション検出器で、食品中の微量な放射線を検出します。

測定結果は、専用ソフトを用いて用いてパソコンに保存できます。

食品以外にも、土壌、堆肥の放射能測定などにもお使いいただけます。

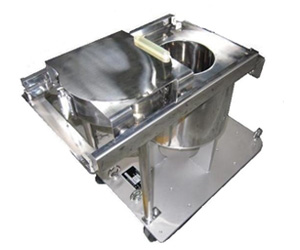

50㎜鉛遮蔽体
         50㎜鉛遮蔽体

食品中の放射性セシウムスクリーニング法に対応可能な機器」(日本アイソトープ協会ホームページ内)に、ANNA Ver.1(25㎜鉛遮蔽)、ANNAVer.2(25㎜、50㎜鉛遮蔽) が、掲載されました。

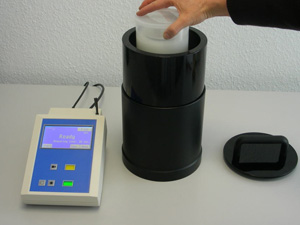

ANNA 25㎜遮蔽に測定サンプルをセットするところ
ANNA 25㎜遮蔽に測定サンプルをセットするところ

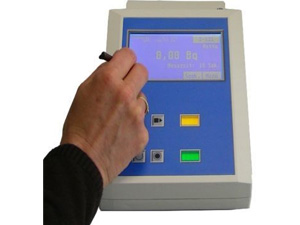

ANNA操作端末
         ANNA操作端末

ANNA(Ver.2)の特長

  • タッチパネル液晶ディスプレイで簡単操作
  • 測定下限値5Bq/kgを実現(鉛遮蔽50mmの場合)!
  • パソコンに測定データ保存可能
  • 測定サンプル重量(容量)を入力可能
  • Cs-134、Cs-137核種登録

※2012年4月以降の販売品は、ANNA(Ver.2)になります。
※測定下限値は、設置場所のバックグランド値によって変動します。

NaI(Tl)シンチレーションサーベイメータと比較したANNA(Ver.2)の優位点

懸案事項 ANNA Ver.2 NaI(Tl)シンチレーションサーベイメーター
スペクトル機能 あり
γ線のエネルギースペクトルが読み取れるので、核種毎のBq値を測定することができます。
なし
スペクトル機能はない
鉛遮蔽体 あり
25mm厚又は50㎜厚
なし
測定者による読取誤差 なし
測定終了後、測定結果が自動表示されます
あり
測定値を目視で読み取るため、誤差の原因の一つとなる
Bqへの換算 自動換算
システムが自動計算するので計算ミスの心配がありません。
手動換算
計算ミス等の心配がある
天然核種による影響 K-40等天然核種の影響は軽減されています。 K-40等天然核種の影響を受けます。
汚染判定 自動判定
アラーム設定値に基づき、汚染判定を自動で行います。
手動判定
目視で読み取った測定値を手計算でBq換算し、汚染判定をする必要がある。
測定結果の記録 パソコンへデータ保存可能
専用のデーター通信ソフトを使用して、測定データをパソコンに記録可能です。
自動生成される記録はない。

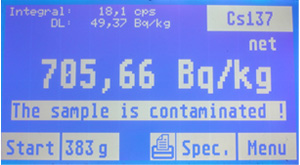

汚染発見時の画面例
汚染発見時の画面例

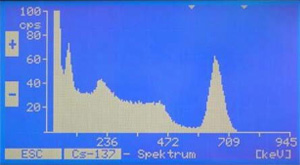

スペクトルデータ表示例
スペクトルデータ表示例

製品仕様 ANNA Ver.2

検出器 NaI(Tl)シンチレーション検出器 直径2.7インチ×2インチ
表示単位 Bq/kg, Bq/l, Bq, cps
登録核種 Cs-134、Cs-137
電源 105~260V 49~61Hz 15VA
使用温度 5~35℃
使用湿度 80%未満 結露なし
寸法 端末 D302×W372×H101mm
重量 装置本体1.5kg、プローブ1.0kg  鉛遮蔽体25㎜厚;35kg、50㎜厚;150kg
測定時間 任意設定可能(1~99999秒)
遮蔽体 25mm厚鉛、又は50mm厚鉛(要選択)
サンプル容器 マリネリビーカー 600cc
付属品 マリネリビーカー×2個、データ通信ソフト、計量器
製造元 SEA社(ドイツ)

測定下限値例(ANNA Ver.2の場合)

1) Cs-137 10Bq/kg

[測定条件]
 サンプル測定時間 1000秒
 BG測定時間     1000秒
 鉛遮蔽厚 25㎜
2) Cs-137 5Bq/kg

[測定条件]
 サンプル測定時間 1000秒
 BG測定時間    1000秒
 鉛遮蔽厚 50㎜

※上記の測定下限値は、比重が0.8以上あるサンプルを測定した場合の値です。
※測定下限値は、測定場所のバックグランド値によって増加することがあります。

50㎜鉛遮蔽体を使用した場合の測定下限値

鉛遮蔽厚を50㎜にすることで、バックグランド値を低減させることができました。
これにより、測定下限値は、比重1のサンプルの場合で、以下の通りとなります。

サンプル測定時間;   1000秒
バックグランド測定時間;1000秒
測定下限値;      5Bq/kg(Cs-137)

食品放射能の規制値500Bq/kg、 測定下限値が50Bq/kgから、規制値100Bq/kg、測定下限値 25Bq/kgに下がっても、厚生労働省の通達に沿った一般食品の放射性セシウムのスクリーニングにご使用いただけます。
※スクリーニング法の対象とされていない飲料水の基準値10Bq/kgの測定にご利用いただく場合は、9999秒以上の測定時間を推奨いたします。

新規にANNAをご購入いただく場合は、ご注文時に鉛遮蔽体の厚さを選択ください。
なお、25㎜鉛遮蔽体は卓上可能ですが、50㎜鉛遮蔽体は、重量が150kgとなりますので、床置きとなります。

鉛遮蔽体の別バージョンのご紹介

複数の鉛遮蔽体を組み合わせた、合計50mmの鉛遮蔽体の別バージョンもご用意しております。
4つに分解できますので、検査装置を移動してお使いになる場合に便利です。分離後の各重量は以下の通りです。

10㎜(10kg)、15㎜(15㎏)、蓋(11㎏)、25㎜(90㎏)

※25㎜鉛遮蔽は台車と手押しバー付です。
※蓋の開閉は手で持ち上げる必要があります。

また、15㎜鉛遮蔽体のみの単体販売を、通販サイトで行っています。

25㎜鉛遮蔽体
         25㎜鉛遮蔽体


SEA

SEA社は、1993年に設立されたドイツにある放射線測定器の製造販売業者です。設立以来、顧客からのカスタマイズ要望などに応じて製造してきた測定器が、各分野でのスタンダード商品となっています。シンチレーション検出器を使った測定装置が得意で、商品ラインナップを多く持っています。 弊社は、SEA社の日本総代理店です。

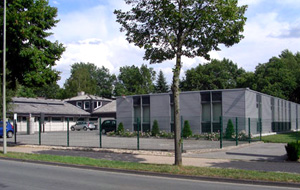

SEA社屋
           SEA社屋

食品、土壌等の放射能測定に関する通知

厚生労働省「緊急時における食品の放射能測定マニュアル」、「食品中の放射性物質の検査について」、「食品中の放射性セシウムスクリーニング法
文部科学省「NaI(Tl)シンチレーションスペクトロメーター機器分析法」「緊急時における放射性ヨウ素測定法
農林水産省 「放射性セシウムを含む肥料・土壌改良資材・培土及び飼料の暫定許容値の設定について

簡易セシウム測定装置 EL25


ANNAのスペクトル機能を省いた簡易放射能測定装置です。どなたでも簡単に廃棄物、土壌、食品などに含まれる放射能汚染検査を行うことができます。

測定値は全量Cs-137と仮定した場合の値となり、Bq/kg、Bq/L等で表示されます。

EL25の詳細情報はこちらへ


その他食品放射能汚染測定に使える機器

NaI(Tl)シンチレーションサーベイメーターModel2241-3/Model44-2
 ・・・・1インチ検出器。デジタルでcpsとμSv/hの2つの表示が可能。
